HIFI TELETON GA203


Amplificateur  Classe A


Amplificateur TELETON GA203
GA203

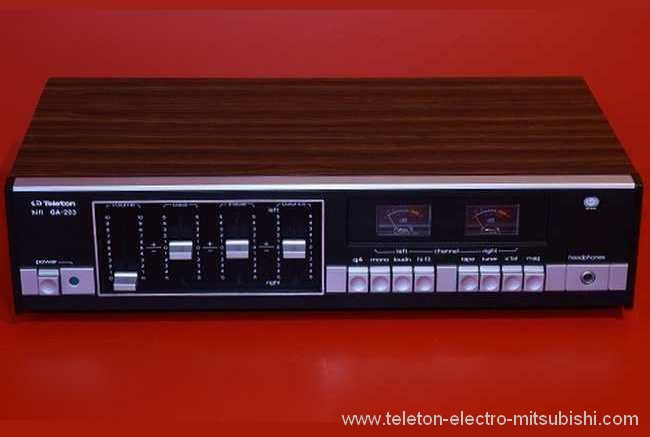

Sotie au catalogue de 1975 il reprend en grande partie l’ergonomie de l’A300, le GA203 était livré dans un coffre
 bois, façade plastique noir avec bandeau et boutons chromés. Sous les deux VUmètres on trouve quatre
sélections audio, et quatre fonctions avec la quadriphonie. A l’arrière de l’ampli quatre sorties HP avant et
arrière et les quatre entrées source le tout en norme DIN.
Teleton était née à l’époque du rachat d’une partie de la firme Electro Ltd par General/Mitsubishi, le groupe
ainsi formé distribuera des appareils en Europe sous la marque Teleton. De 1975 à 1978 le look des produits
avait la touche du design Allemand Rommel & Schoen cela explique la tendance Germanique de leurs production.
Avec une finition bois, bandeau et boutons chromés le GA203 et aussi équipé comme le A400 et le A401
des transistors Sanyo 2SD315D

Sotie in the 1975 catalog it largely takes the ergonomics of the A300, the GA203 was delivered in a trunk
wood, black plastic facade with headband and chrome buttons. Under the two VUmeters we find four
audio selections, and four functions with quadraphy. At the rear of the amp four HP outputs before and
back and the four source inputs all in DIN standard.
Teleton was born at the time of the acquisition of part of the company Electro Ltd by General / Mitsubishi,
the group thus formed will distribute devices in Europe under the Teleton brand.
From 1975 to 1978 the
products look had the German design touch Rommel & Schoen that explains the Germanic trend of their
production. With a wood finish, headband and chrome buttons the GA203 and also equipped as the A400
and A401 Sanyo 2SD315D transistors

Sotie im Katalog von 1975 nimmt es größtenteils die Ergonomie des A300, der GA203 wurde in einem Safe
geliefert
Holz, schwarze Kunststofffassade mit Kopfband und Chromknöpfen. Unter den zwei VUmetern finden
 wir vier
Audio-Auswahlen und vier Funktionen mit Quadraphie. An der Rückseite des Verstärkers befinden sich
vier HP Ausgänge vor undzurück und die vier Quelleneingänge alle in DIN-Norm.
Teleton wurde zum Zeitpunkt des Erwerbs eines Teils der Firma Electro Ltd von General / Mitsubishi,
der Gruppe, geboren
Auf diese Weise werden Geräte in Europa unter der Marke Teleton vertrieben.
Von 1975 bis 1978 sehen die Produkte aus
Mit dem deutschen Design Touch Rommel & Schoen erklärt dies
den germanischen Trend ihrer Produktion.
Mit einem Holzfinish, Kopfband und Chromknöpfen ist der GA203
auch als A400 und A401 ausgestattet
Sanyo 2SD315D Transistoren

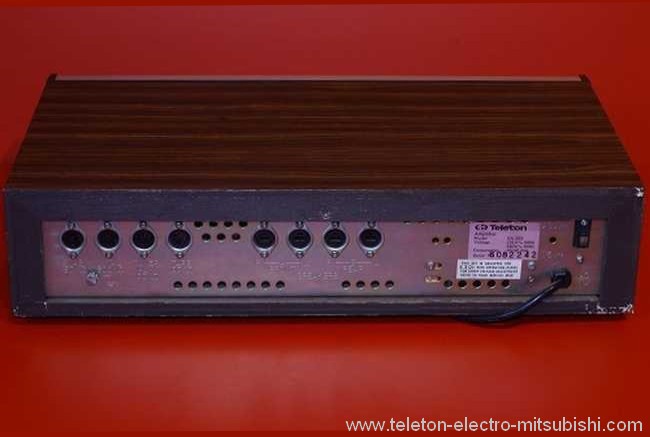

Teleton GA203, face arrière
GA 203

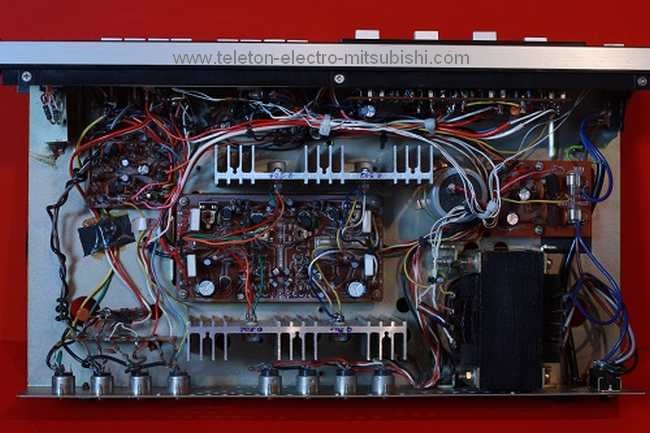

Remarquer le taille du transformateur et des dissipateurs les transistors Sanyo de TO-3 avec au centre
la carte ampli, sur la droite l'alimentation avec le fusible intérieur, sur le modèle présenté les condensateurs
sont remplacés, sauf le filtrage.

Note the size of transformer and dissipators the TO-3 Sanyo transistors with center
the amplifier board, on the right the power supply with the internal fuse, on the model presented the
capacitors are replaced except for filtering.


Beachten Sie die Größe von Transformator und Dissipatoren der TO-3 Sanyo-Transistoren mit Center
die Verstärkerplatine, rechts das Netzteil mit der internen Sicherung, auf dem Modell die Kondensatoren
werden außer zum Filtern ersetzt.


Teleton GA203, intérieur
GA 203

Construit pour le marché Européen la connexion et aux normes DIN 45500, la réparation et l’entretien
et très facile sur cette gamme d’appareils. Teleton étant en entrée de moyennes gammes à l’époque.

Built for the European market connection and DIN 45500 standards, repair and maintenance
and very easy on this range of devices. Teleton being in entry of medium ranges at the time.

Gebaut für den europäischen Markt Anschluss und DIN 45500 Standards, Reparatur und Wartung
und sehr einfach auf dieser Palette von Geräten. Teleton befindet sich zu diesem Zeitpunkt im mittleren Bereich.

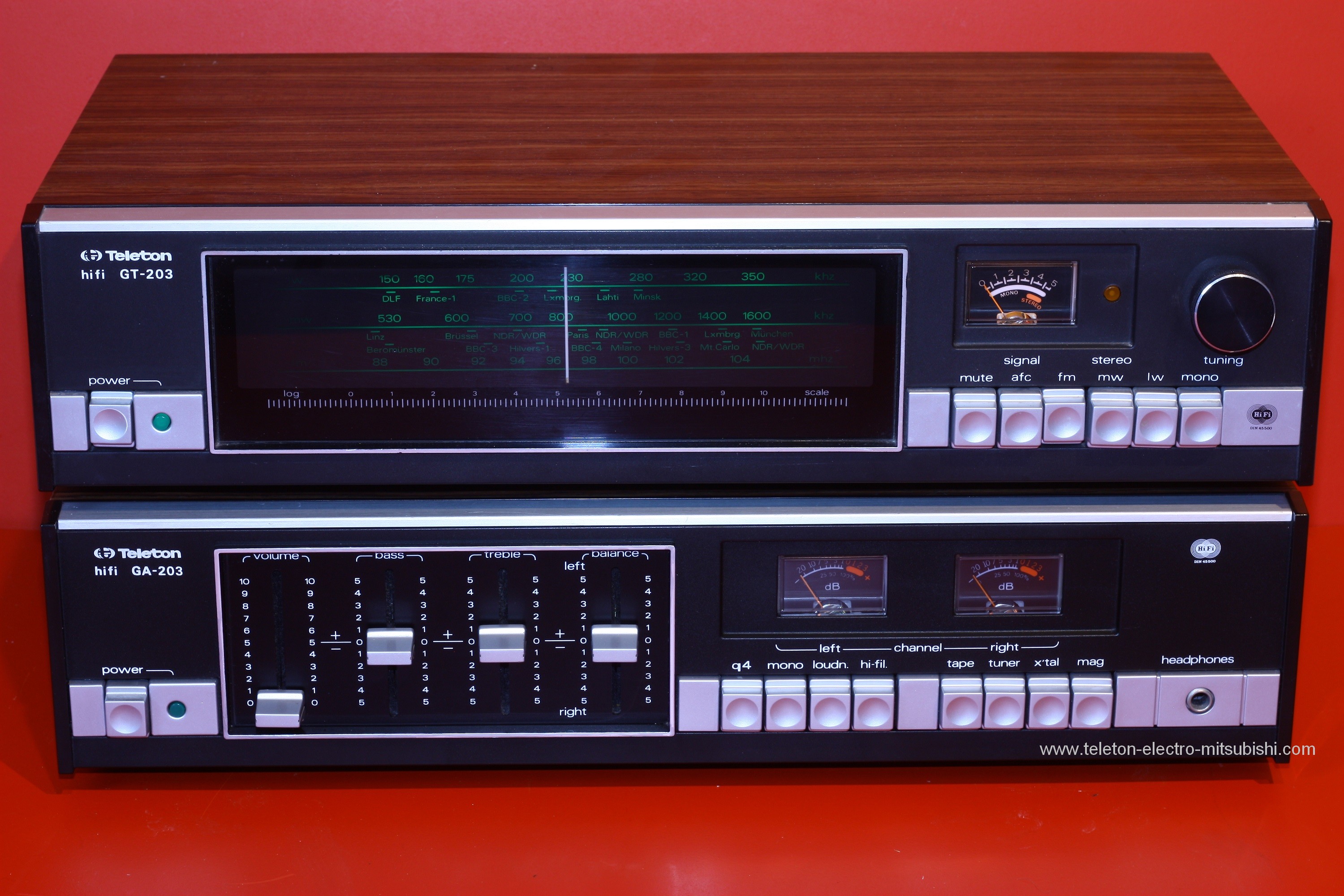

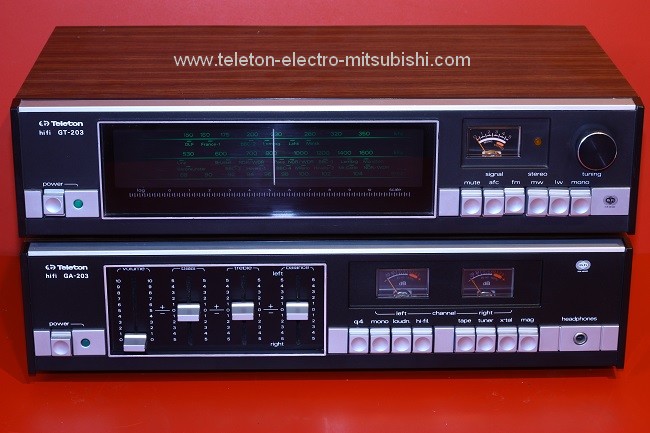

GA203 GT203

 L’électronique est donc du pur « made in Japan » plutôt simple et efficace, le rangement n’était pas une
priorité pour Mitsubishi quand on regarde l’intérieur des appareils Teleton avec d’autre produit, cependant
tous les composants utilisés sont de qualités, comme par exemple les transistors de puissances Sanyo.

The electronics is pure "made in Japan" rather simple and effective, the storage was not a
priority for Mitsubishi when we look inside the Teleton devices with other product, however
all the components used are of quality, such as, for example, Sanyo power transistors.

Die Elektronik ist rein "made in Japan" eher einfach und effektiv, der Speicher war kein
Priorität für Mitsubishi, wenn wir jedoch mit anderen Produkten in die Teleton-Geräte schauen
Alle verwendeten Komponenten sind von guter Qualität, wie beispielsweise Sanyo-Leistungstransistoren.

Cliquez sur l'image pour agrandir
Click on the image to enlarge
Klicken Sie auf das Bild, um es zu vergrößern.

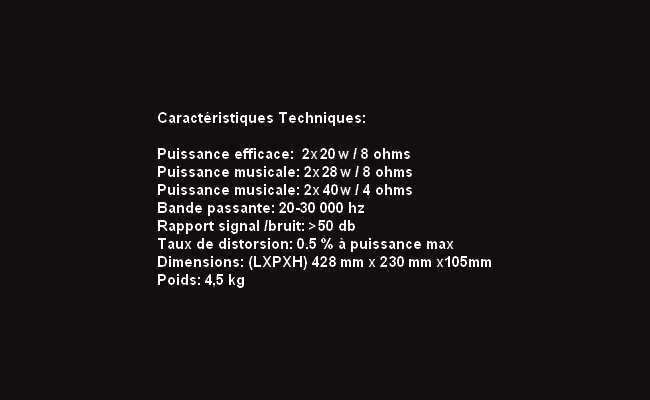

Teleton GA203 caractéristiques

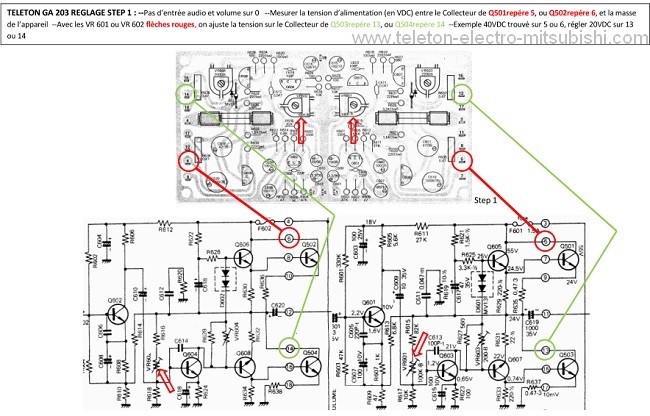

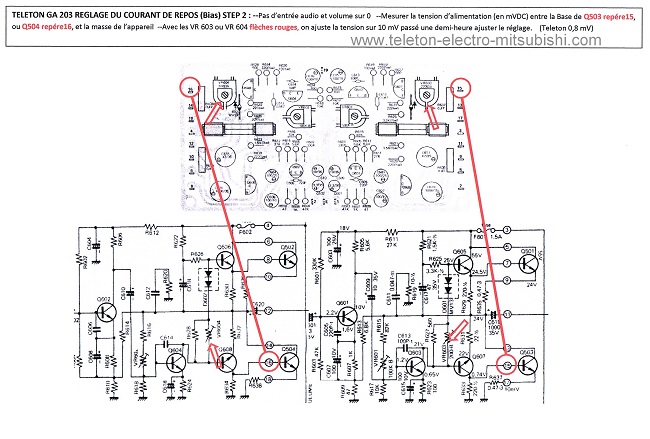

Vous trouverez sur le site des aides afin de régler les appareils, ces manipulations demandent une bonne connaissance en électronique et des risques électriques, vous effectuez ces travaux sous votre propre initiative et le site ne serait en rien tenu responsable des dommages et incidents, pour vous-mêmes et/ou autres personnes ainsi que sur le matériel.

Avant toute intervention sur un appareil

Observer toutes les règles d'intervention en présence de courant DC

D'ébrancher le câble secteur d'alimentation 220






Cliquez sur l'image pour agrandir
Click on the image to enlarge
Klicken Sie auf das Bild, um es zu vergrößern






Cliquez sur l'image pour agrandir
Click on the image to enlarge
Klicken Sie auf das Bild, um es zu vergrößern
