HIFI TELETON A300


                  Amplificateur  Classe A

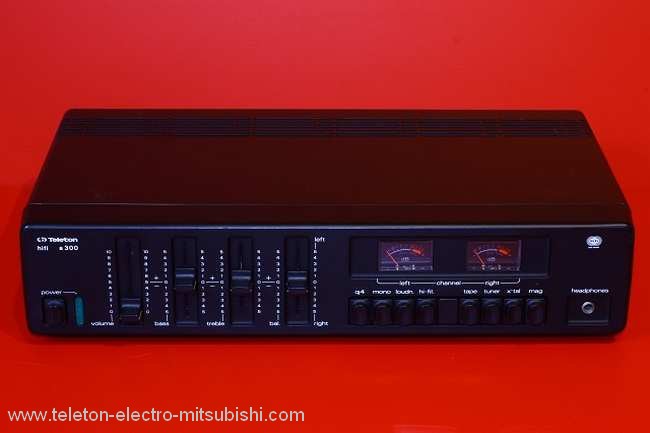

Amplificateur TELETON A300
 A300

Design directement sortie du bureau d'études Allemandes "Rommel et Schoen" le coffret est tout
plastique rectangulaire et angles arrondis, sur les deux demis capot des grilles de ventilation aux tendances
de l'époque. Il est présenté dans le catalogue de 1975, année de sa distribution en France en grande partie
chez KM. Il fera sensation par son prix de vente, mais aussi par la technique et l’équipement
pour un petit amplificateur de ce prix, à une époque ou déjà les poids lourds de la hifi rivalisée de nouveauté.
L’A300 arrivés avec la quadriphonie, (ou Q4 chez Teleton).

Design directly out of the German design office "Rommel and Schoen" the cabinet is all rectangular plastic
and rounded corners, on the two half hood ventilation grilles trend of the time.

It is presented in the catalog of 1975, year of its distribution in France largely at KM.
It will cause a sensation by its selling price, but also by the technique and the equipment for a small
amplifier of this price, at a time or already the heavyweights of the hifi rivaled novelty.

The A300 arrived with quadriphony, (or Q4 at Teleton).

Design direkt aus dem deutschen Designbüro "Rommel und Schoen" besteht der Schrank aus
rechteckigen Kunststoff- und abgerundeten Ecken, auf den beiden halben Hauben Lüftungsgittern der Zeit.

Es ist im Katalog von 1975, Jahr seiner Verteilung in Frankreich vor allem bei KM vorgestellt.
Es wird durch seinen Verkaufspreis, aber auch durch die Technik und die Ausstattung für einen kleinen
Verstärker
von diesem Preis, zu einer Zeit oder bereits die Schwergewichte der Hifi konkurrierenden Neuheit.
Die A300 kam mit quadriphony, (oder Q4 bei Teleton) an.

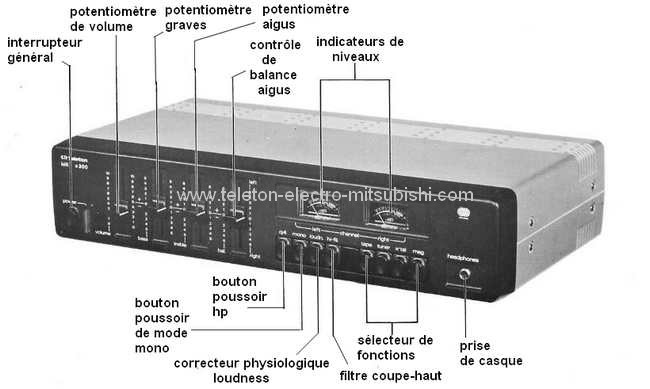

Teleton A300, descriptif facade avant


Sous les deux VUmètres on trouve quatre sélections audio, et quatre fonctions avec la quadriphonie.
A l’arrière de l’ampli quatre sorties HP avant et arrière et les quatre entrées.
Bien sûr il fait un peu « low-cost » mais en 1975 cela ne veut pas dire mauvais, des circuits directement
inspirés du SAQ 408 qui avait fait parler de lui peu de temps avant. Avec une bonne qualité des composants,
et voilà un ampli parfait pour être un maillon de la première chaîne pour toute une génération de
personnes qui découvrait la hifi.
Techniquement il ne lui manque que la fonction monitoring que toute la série A possédée.
Avec une puissance de 12w délivrée par quatre 2SD313D Sanyo, le son est juste avec une tendance
dans les basses, un accord parfait entre la tonalité donne à cet ampli tout l’équilibre recherché.

Under the two VUmeters there are four audio selections, and four functions with the quadriphony.
At the rear of the amp four front and rear HP outputs and four inputs.
Of course it is a little "low-cost" but in 1975 it does not mean bad, circuits directly
inspired by the SAQ 408 which had been talked about a short time before. With good quality of the components,
and here is a perfect amp to be a link in the first chain for a whole generation of
people who discovered the hifi.
Technically it lacks only the monitoring function that the entire series A possessed.
With a power of 12w delivered by four Sanyo 2SD313D, the sound is just with a trend
in the bass, a perfect chord between the tone gives this amp all the balance sought.

Unter den zwei VUmeters gibt es vier Audio-Auswahlen und vier Funktionen mit der Quadriphonie.
Auf der Rückseite des Amps vier vordere und hintere HP Ausgänge und vier Eingänge.
Natürlich ist es ein wenig "Low-Cost", aber im Jahr 1975 bedeutet es nicht schlecht, Schaltungen direkt
inspiriert von der SAQ 408, über die kurz zuvor gesprochen wurde. Mit guter Qualität der Komponenten,
und hier ist ein perfekter Verstärker, um ein Glied in der ersten Kette für eine ganze Generation von
Leute, die die HiFi entdeckt haben.
Technisch fehlt es nur an der Überwachungsfunktion, die die gesamte Serie A besaß.
Mit einer Leistung von 12W von vier Sanyo 2SD313D geliefert, ist der Sound nur mit einem Trend
im Bass, ein perfekter Akkord zwischen dem Ton gibt diesem Amp alle ausgewogene Balance.

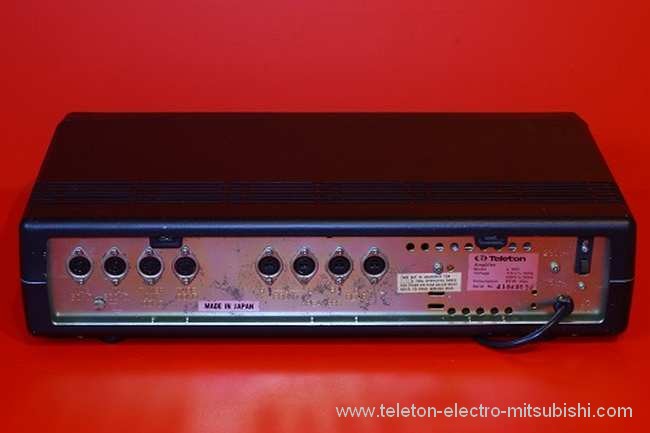

Teleton A300, face arrière
A300

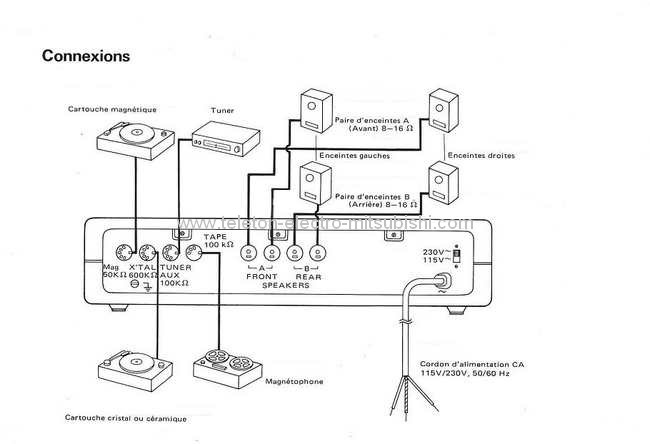

Connextions DIN
DIN connections
DIN-Anschlüsse




La bonne qualité de conception et de fabrication se retrouve 40 ans plus tard, la plupart du temps je
trouve toujours ces amplis en fonctionnement, mais remplacer les condensateurs et préférables afin de
pouvoir équilibrer de nouveau l’ensemble.
Une rapide étude sur plusieurs A300 indique que les résistances utilisées sont des qualités +/- 1%,
les transistors secondaires toujours du Mitsubishi, et les condensateurs d'Elna ou Rubycon, l'A300 se
répare à merveille, le schéma est juste et la sérigraphie des circuits imprimés aussi, pas de coquille.
Il n’en sera pas toujours de même sur un ou deux autres appareils.

The good quality of design and manufacturing is found 40 years later, most of the time I
always find these amps in operation but replace the capacitors and preferable in order to
to be able to balance the whole again.
A quick study of several A300 indicate that the resistances used are +/- 1% grades,
the secondary transistors always from Mitsubishi, and the capacitors from Elna or Rubycon, the A300 is
repairs perfectly, the pattern is right and the screen printing of the circuit boards too, no shell.
It will not always be the same on one or two other devices.

Die gute Qualität des Designs und der Herstellung wird 40 Jahre später gefunden, die meiste Zeit habe ich
immer diese Ampere in Betrieb, aber ersetzen Sie die Kondensatoren und vorzuziehen, um
um das Ganze wieder ausgleichen zu können.
Eine schnelle Untersuchung mehrerer A300 zeigt, dass die verwendeten Widerstände +/- 1% sind,
die Sekundärtransistoren immer von Mitsubishi, und die Kondensatoren von Elna oder Rubycon, der A300 ist
Reparaturen perfekt, das Muster ist richtig und der Siebdruck der Leiterplatten auch, keine Schale.
Es wird nicht immer auf ein oder zwei anderen Geräten gleich sein.

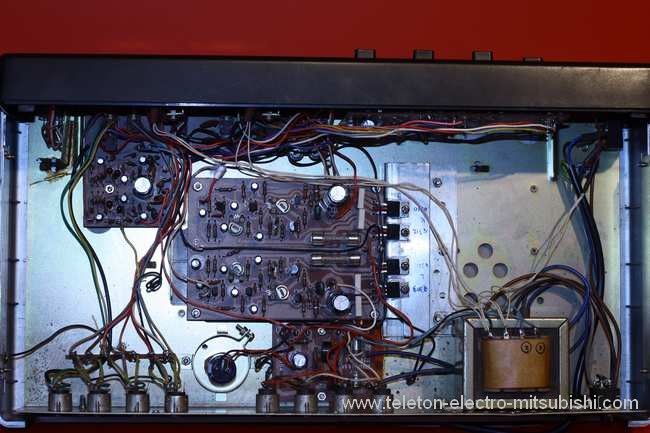

Teleton A300, intérieur
A300

Voici une photo de l'intérieur de l'A300, entièrement restauré.
l'A300 est équipé de 4 transistors de puissance 2SD313 Sanyo.
La conception est simple et efficace, et le son est chaleureux et de bonne qualité
en effet, la quadriphonie est spacieuse, et les 12w sont effectifs.
 A noter : il est préférable de régler la tonalité sur la même échelle.

 Here is a picture of the interior of the A300, fully restored.
the A300 is equipped with 4 Sanyo 2SD313 power transistors.
The design is simple and efficient, and the sound is warm and of good quality
indeed, the quadrophony is spacious, and the 12w are effective.
Note: it is best to adjust the tone on the same scale.

Hier ist ein Bild des Innenraums des A300, vollständig restauriert.
der A300 ist mit 4 Sanyo 2SD313 Leistungstransistoren ausgestattet.
Das Design ist einfach und effizient, und der Klang ist warm und von guter Qualität
in der Tat ist die Quadrophonie geräumig und die 12w sind wirksam.
Hinweis: Es ist am besten, den Ton auf der gleichen Skala einzustellen.




Teleton A300, descriptif facade avant


Étude et écoute du son, alors bien sûr tout est question de personnes, et d’affection pour tel ou telle
marque de hifi, je dirai simplement que l’A300 faits ce qu’on lui demande, un son correct et constant dans
 le temps d’écoute.

Study and listening to sound, so of course everything is about people, and affection for this or that
brand of hifi, I will simply say that the A300 do what is asked of it, a correct and consistent sound in
  the listening time.

Es geht natürlich um Menschen und Zuneigung zu diesem oder jenem
Marke von Hifi, ich werde einfach sagen, dass die A300 tun, was gefragt wird, ein korrekter und
konsistenter sound in die Hörzeit.

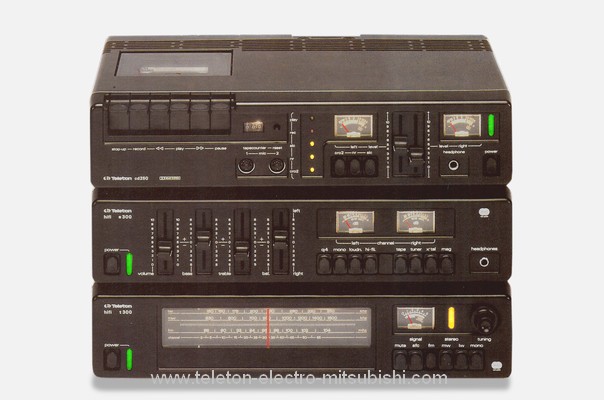

L'ensemble ampli A300 avec le T300 et la platine cassette CD250
The A300 amp package with the T300 and the CD250 cassette player
Das A300 Amp-Paket mit dem T300 und dem CD250 Kassettenspieler

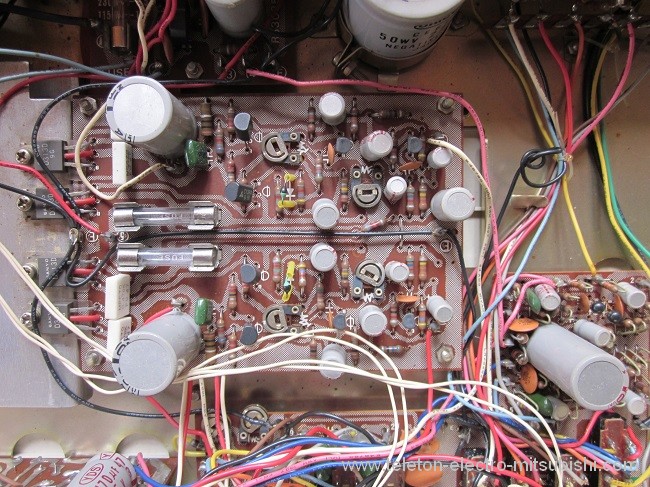

Détails de la carte amplification, et de sélection avant la restauration.
Details of the amplification map, and selection before restoration.
Details der Amplifikationskarte und Auswahl vor der Wiederherstellung.

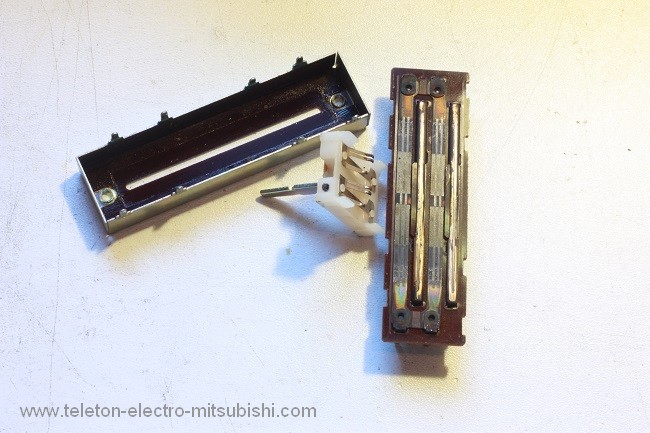

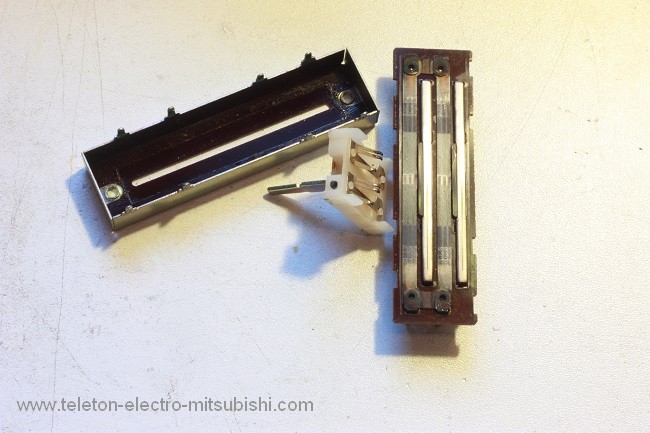

Potentiomètre de l'ampli A300 avant et après nettoyage des pistes.
Potentiometer of the A300 amp before and after cleaning the tracks.
Potentiometer des A300 vor und nach der Reinigung der Spuren.




Extrais du texte ci-dessous

Certains n'aiment pas les éléments séparés d'autres aiment construire leur propre système stéréo en fonction de leurs goûts et de leur budget. Teleton dispose de bons composants stéréo hi-fi adéquats pour cela, du tuner à l'amplificateur via une platine vinyle, de la platine cassette aux enceintes acoustiques.



Teleton A300 face arrière
